LoRa射频模组

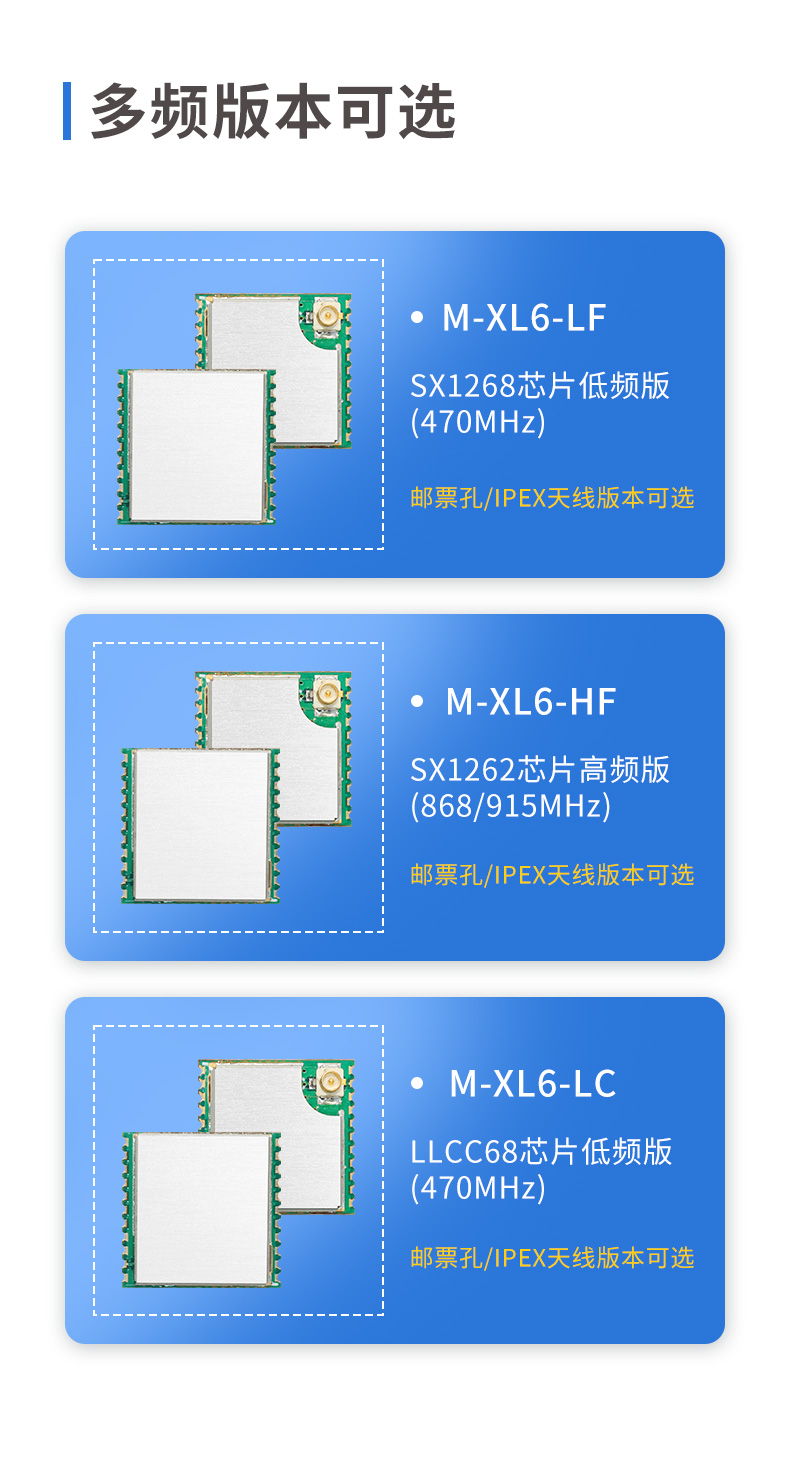

XL6

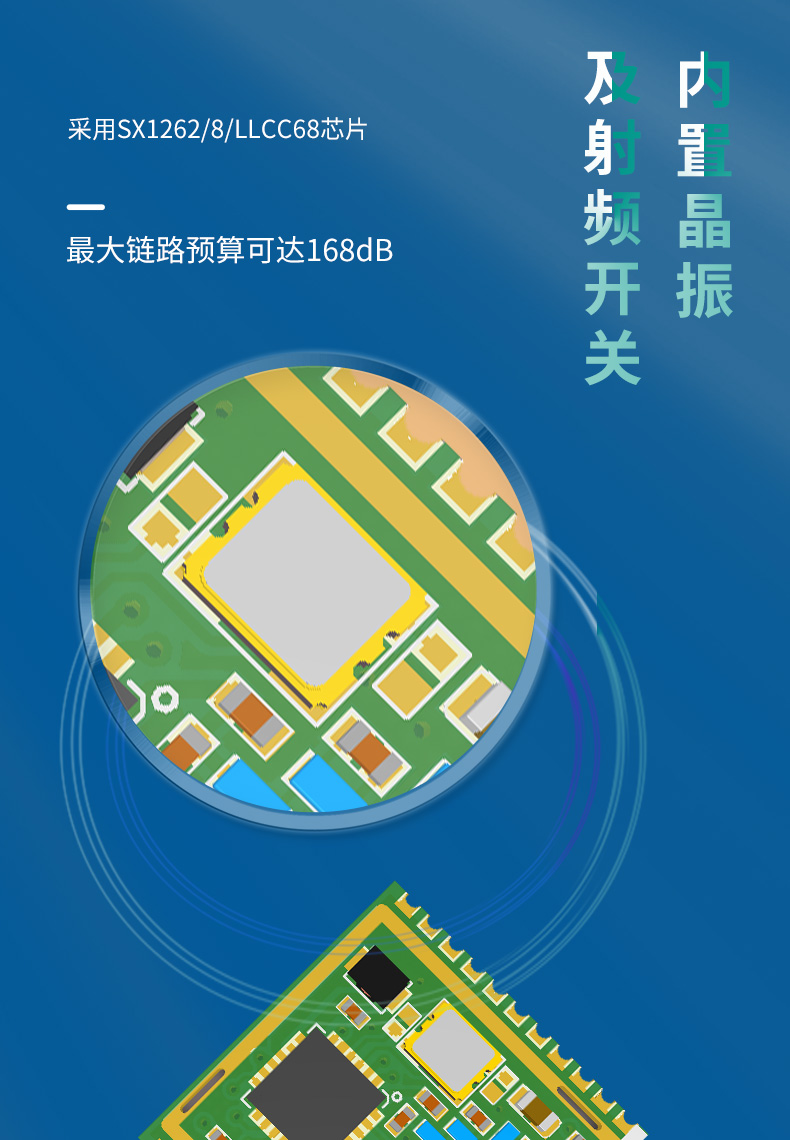

    • 采用SX1268设计,内置晶振及射频开关;

    • 最大链路预算可达168dB

    • 发射功率最高达+22dBm(160mW),灵敏度低至-148dBm

    • 高可靠性的前端:IIP3=-11dBm,8.2mA最低接收电流,200nA寄存器保持电流

    • 支持FSK、GFSK、MSK、GMSK、LoRaTM及OOK调制方式

    • 内置式位同步,用于时钟恢复

    • 127dB的RSSI动态范围

    • 自动射频信号检测,CAD模式和超高速AFC

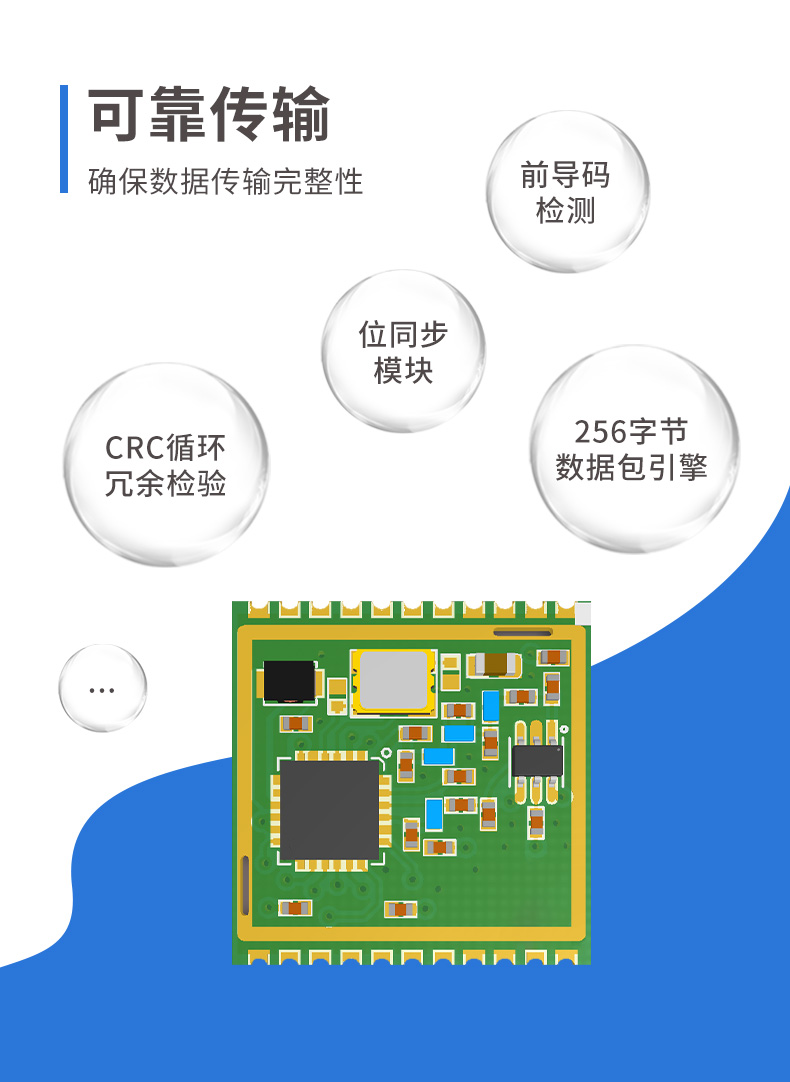

    • 带有CRC、高达256字节的数据包引擎











参数特性
收发频率150-960MHz
工作电压1.8-3.7V
休眠电流0.6uA
发射电流45 107mA
接收电流4.6 8.2mA
发射功率22dBm
调制方式GFSK、FSK、MSK GMSKLORA、OOK
灵敏度-148dBm
工作温度-40°℃至 +85°C


标题 格式 大小 上传日期 操作
LoRa射频模组 pdf 1000kb 2024-11-27 下载
