LoRa透传模组

HL10

    ● 专门针对低功耗远距离需求的物联网应用设计

    ● 尺寸小巧,外形尺寸26.3*13.2*3mm

    ● 最大发射功率22dBm,接收灵敏度-142dBm

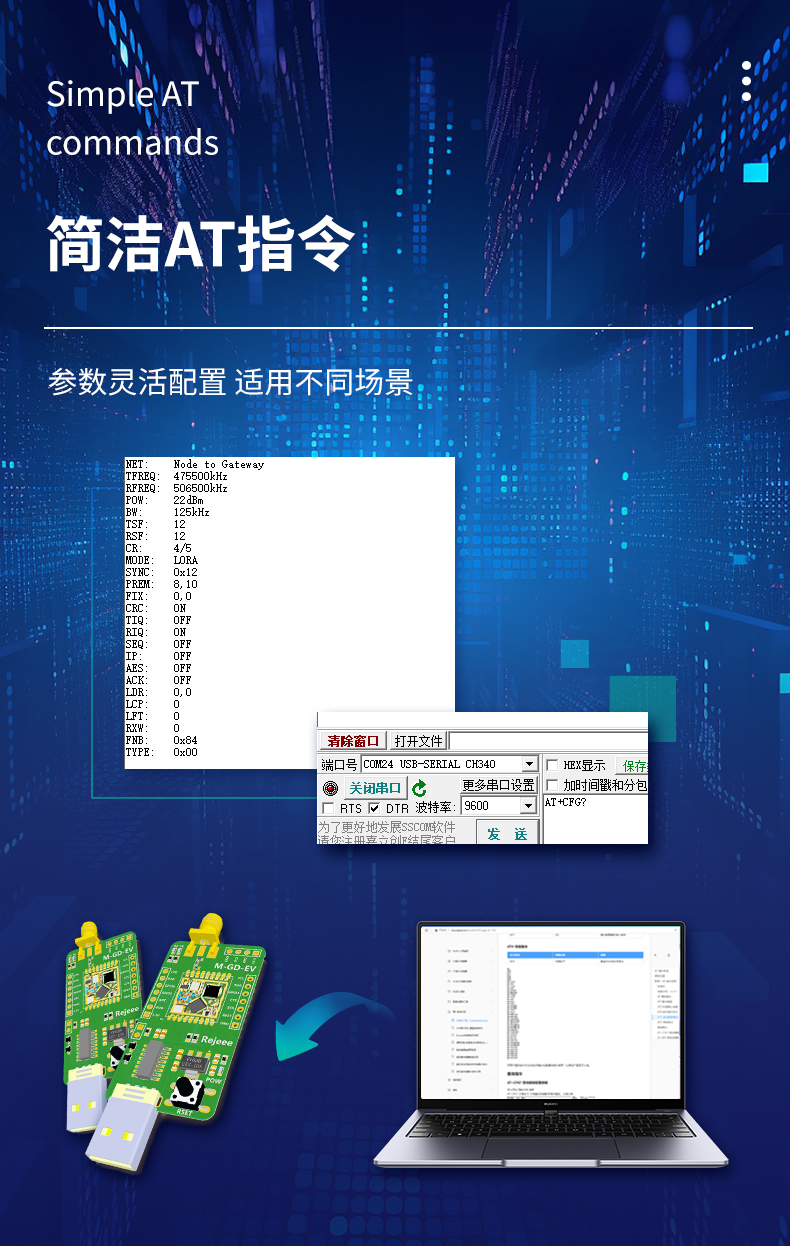

    ● 支持串口透传和AT指令配置,并支持二次开发

    ● 低功耗设计,休眠功耗低至2uA,同时支持低功耗串口及空中唤醒

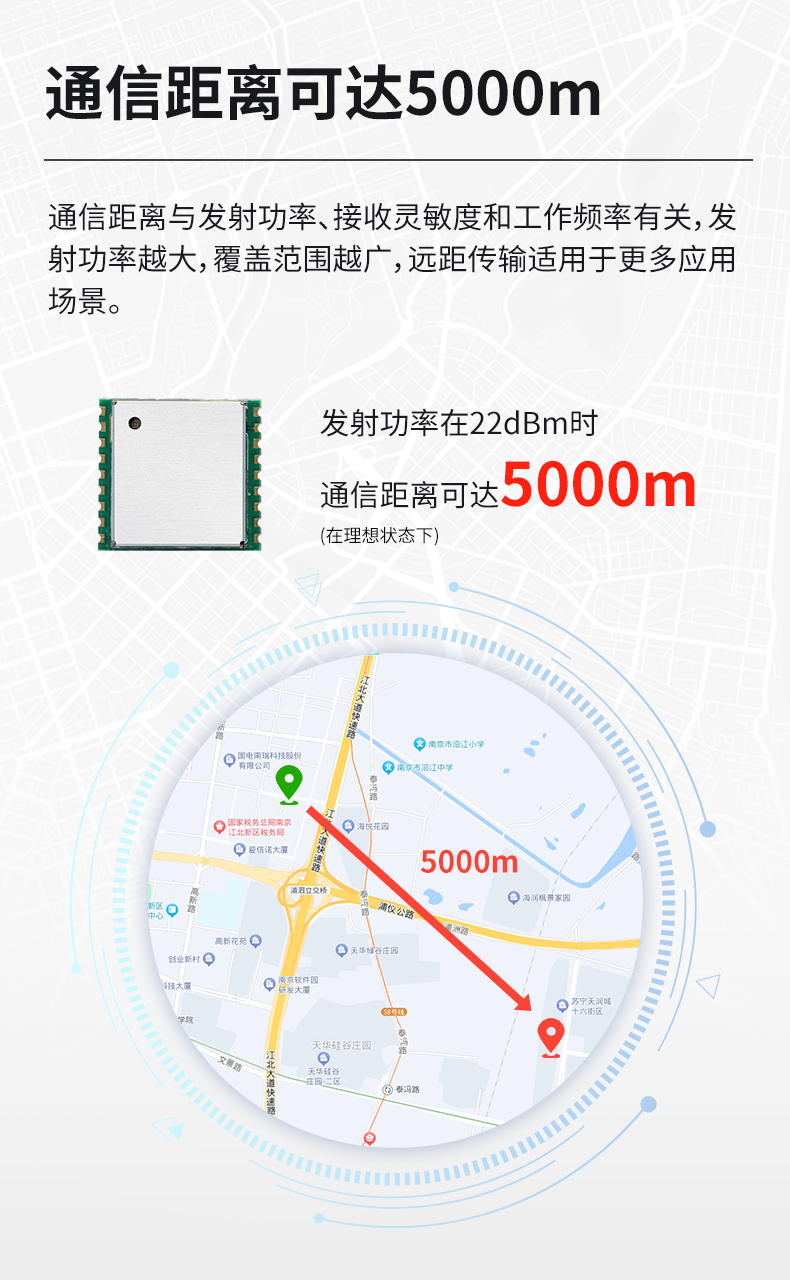

    ● 通信距离远,常规可视通信距离可达3~5公里

















参数特性
收发频率868/915
工作电压2.2-3.7V
休眠电流2uA
发射电流120mA
接收电流10mA

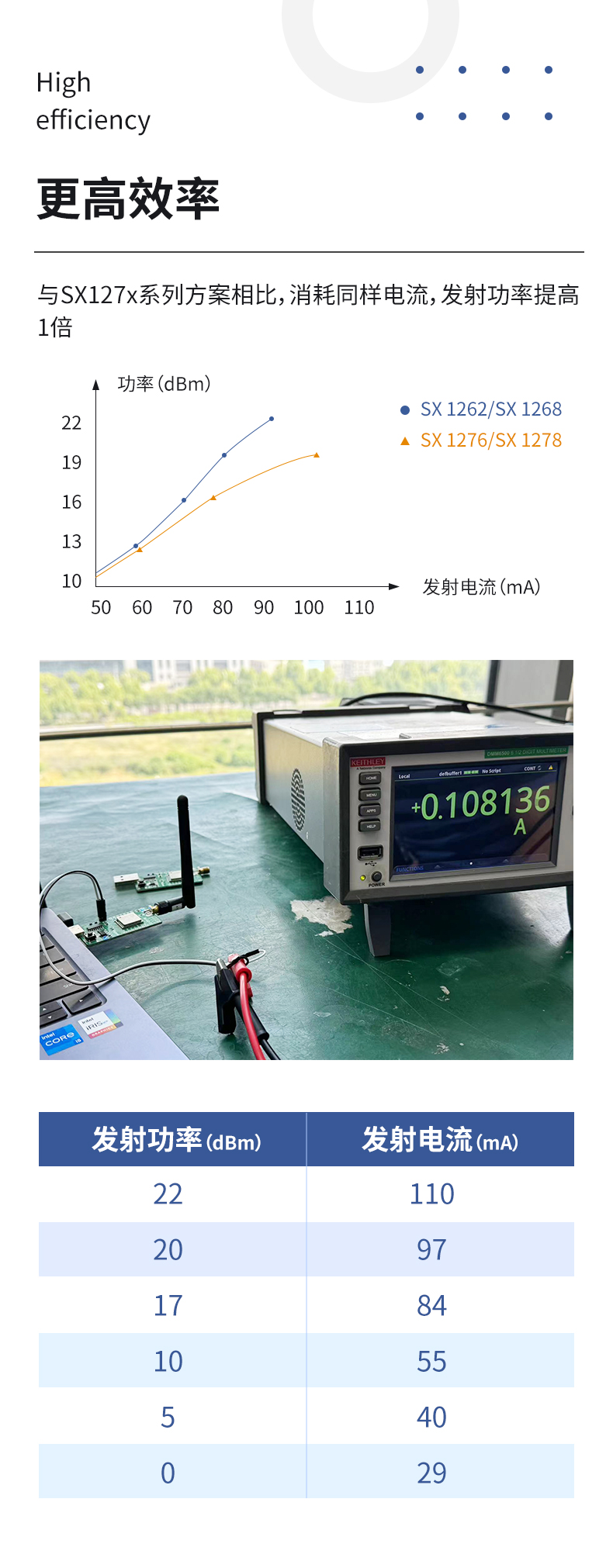

最大发射功率22dBm
封装方式贴片式
芯片方案SX1262、SX1268

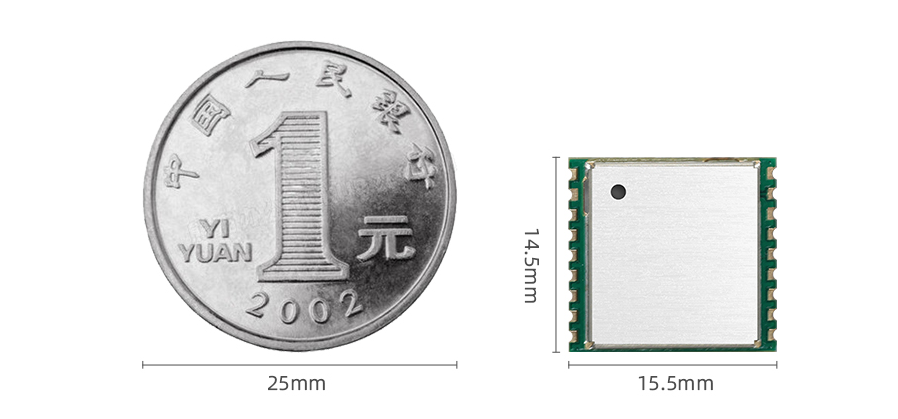

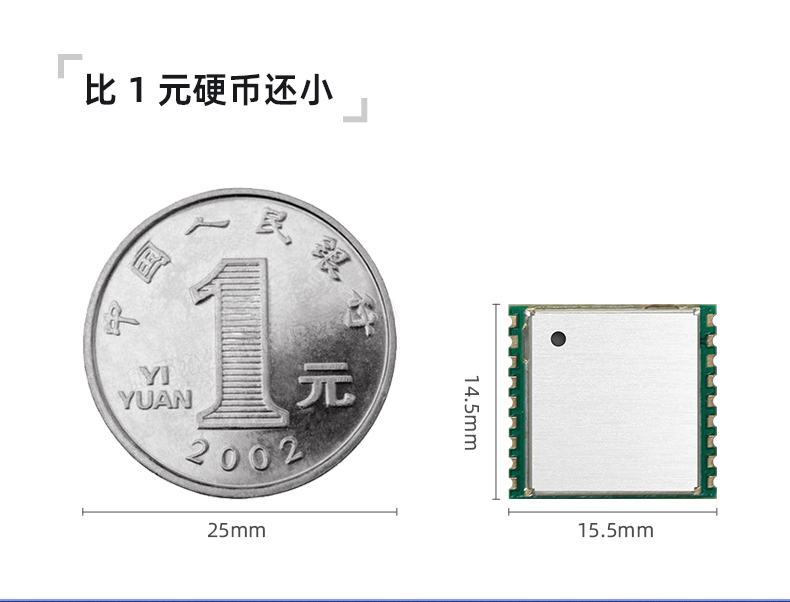

外形尺寸15.5mm*14.5mm

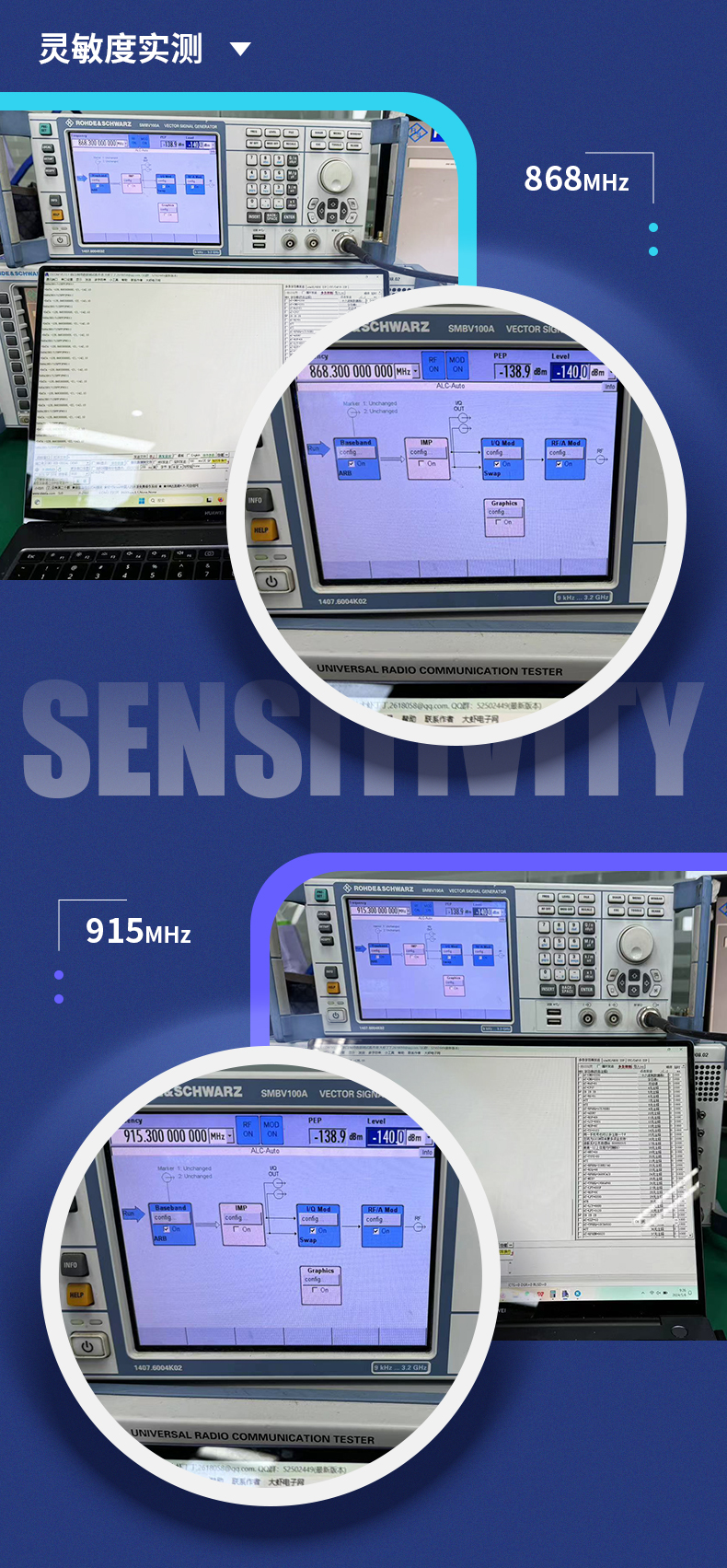

灵敏度低至-137dBm
天线形式邮票孔/IPEX
通信接口UART串口


标题 格式 大小 上传日期 操作
LoRa透传模组 pdf 1000kb 2024-11-27 下载
