1. 产品概述

SL720/1（LoRa版）一款低功耗拉力传感器，使用LoRa扩频无线通信，支持标准LoRaWAN无线协议，内置全球地区规范（如CN470、CN779、EU433、 EU868、US915、AU915、AS923、IN865等）。用户使用LoRaWAN模式只需简单配置选择不同地区规范，即可适配各种地区的LoRaWAN标准。

1.1.产品特性

SL721同时支持非LoRaWAN模式通信，支持LoRa全参数开放配置，可灵活应用于各种LoRa通信应用场景。内置天线和大容量充电电池，安装部署方便，可用于组塔、架线、索道运输等施工作业现场，对绞磨、地锚、拉线、起重滑车、手板葫芦等受力进行实时监测和超限预警。

1.2.功能特点

• 最大发射功率 22dBm，内置天线，安装方便
• 内置 10Ah 大容量锂亚电池
• 提供USB Type-B 接口，方便配置和固件升级
• 参数全开放，简单配置即可接入第三方 LoRa 网关
• IP64 防护等级

2.产品规格

产品型号	SL721-LF

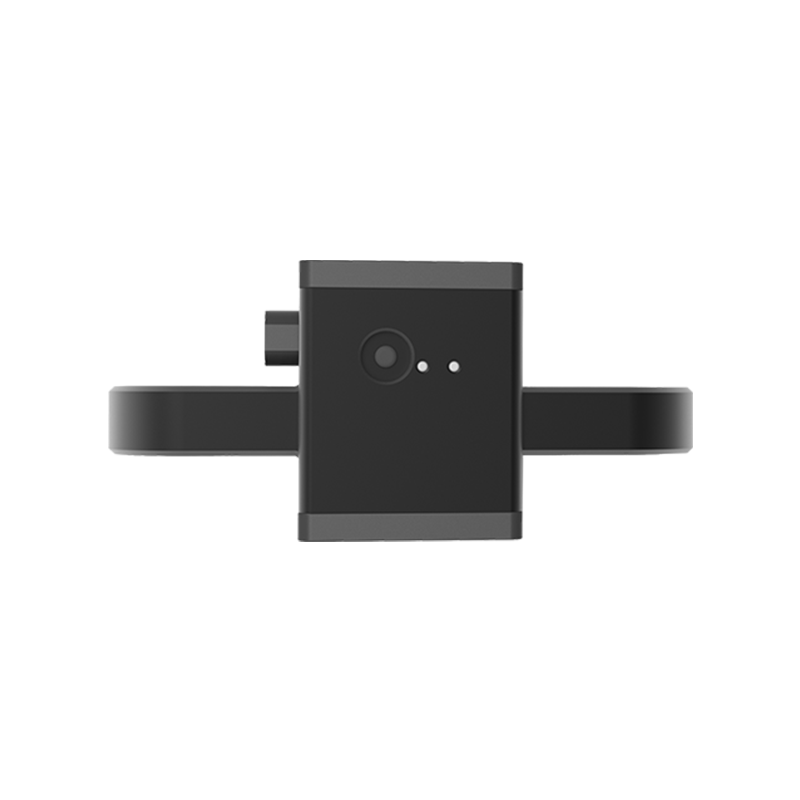

产品图片
CPU	Cortex-M 低功耗处理器
通信方式	LoRa 扩频
加密	AES128
测量范围	10吨(100kN)（量程可定制）
测量精度	±0.2 %Span
响应时间	60秒（可配置，即检测时间）
供电方式	充电电池10Ah
电池寿命	6个月 (10分钟上报 @SF9，@25℃）
产品尺寸	220mm* 86mm*99mm
通讯协议	芮捷协议或标准LoRaWAN协议
待机电流	10uA
数据速率	300bps ~ 62.5 kbps
发射功率	22dBm
接收灵敏度	-137 dBm（BW=125K，SF=12）
工作环境	-40℃～+85℃，≤95%（无凝结）
工作频率	国内：470-510 MHz (多频段可选:IN865/RU864/EU868 US915/AU915/KR920/A5923)
防护等级	IP64

3.外形尺寸

4. 使用说明

4.1.使用场景

设备结合LoRa低功耗远距离通信的特点，针对一些现有无线传输困难的场景，改造方便，部署简单。系统整体架构示意如下所示。

4.2.设备介绍

1.按键
按键可以对设备进行软关机和触发上报数据。长按3s，设备开机、关机操作。短按（0.1~3秒之间），设备立即采集数据并上报。
2.USB接口
设备侧面的USB Type-B接口在电池版中用作充电接口。同时串口可用作数据通信，支持修改配置参数和系统更新。

3.信号指示灯
在设备按键上自带一个指示灯。

4.3 操作说明

1. 插入USB-C线缆，连接电脑，注意：需提前安装好串口驱动，串口转USB芯片为CH340。
2. 打开SensorTool上位机软件，使用默认波特率115200，“串口选择”设备对应的COM端口，点击“打开串口”将自动读取设备参数。等待读取完成即可查阅或修改参数。
3. 用户可使用SensorTool通过图形界面化方式填写配置即可

4.4 配置项说明

4.4.1.上报周期

该参数单位为秒，当设定时间到时采集并上报传感器数据。在墨水屏版本中，系统默认数据上报周期为600秒（即10分钟，相当于心跳传输）。如恒定环境中，即10分钟上报一次数据。该参数可根据实际情况进行调整。

4.4.2.检测周期

该参数单位为秒，当设定时间到时，设备主动唤醒并读取传感器。读取完成后判断当前值与上次上报值差值是否超过变化量，超过则发送，不超过则不发送。
系统默认检测周期为 60 秒，最小可配置为 1 秒，最大可配置 65553 秒。该周期越小，响应越灵敏，但是功耗更高。该参数可根据实际情况进行调整。

4.4.3.变化量

设计变化量的目的是为了 支持设备按周期上报的同时，可以根据 检测周期 进行变化量判断。当检测数据与上次发送的数据超过变化量时立即上报，而不用等待上报周期时间。以便支持对被测量的对象的快速响应，同时兼顾在不怎么变化的时段减少发送次数，以平衡功耗和响应速度。
设备内部默认最小变化量按0.1kN设计，可配置修改。如变化量不配置，内部按0.1kN作为变化量进行 逻辑判断。

4.4.4. 校准值

用于配置传感器读数的校准值，为有符号数，可填正负。

4.5.按键说明

设备外壳上带一个按键，方便测试和开关机操作。

4.5.1.开机操作

出厂时默认为关机状态。 如不确定设备是否开机，参考短按功能（看LED是否显示）。
如果当前为关机状态，长按按键 3s 左右系统开机。指示灯从灭变亮，完成开机动作，系统进入正常运行。

4.5.2.关机操作

如果当前为开机状态，长按按键 3s 系统关机。指示灯从亮变灭，完成关机动作。关机之后，不再进行数据采集和上报。

4.5.3.短按功能

在 关机状态 下，短按按键 设备LED并不做任何反馈。
在 开机状态 下，短按按键时，设备先显示电池电压等级（LED闪烁次数代表当前级别,共8个级别），然后采集传感器数据，并上报至网关。

4.5.4.触发上报

通过短按按键（0.1~3秒之间）可判断设备处于开机或关机状态。也可用来测试外接探头连通性或无线性能测试。
短按设备LED无显示，则设备处于关机状态，否则设备将先闪烁几次，然后采集数据并发送。

4.5.5.充电指示功能

如果设备是带充电电池功能的，则USB插上充电时，指示灯慢闪，充电完成则指示灯熄灭。

4.6.固件升级

使用上位机工具可对设备进行固件升级，具体参考SensorTool说明文档。

5.无线报文格式

5.1.整体报文格式

为了支持各种不同的业务模式和应用场景，终端可配置为非LoRaWAN或LoRaWAN模式。

5.1.1.非LoRaWAN方式

5.1.2.LoRaWAN格式

为了节约传输字节，重复或冗余的数据项在LoRaWAN模式下不上报，只上传传感器数据内容。如下所示FRMPayload即非LoRaWAN模式中的传感器数据。

FPort：1
FRMPayload：即传感器数据(消息体)

5.2.上行数据格式

5.2.1.数据类型说明

5.2.2.基础传感器类型列表

5.3.基础传感器数据详细定义

5.3.1 设备信息（0x00）

5.3.2 压/拉力（0x07）

此处用作拉力，单位牛（N）。

5.4 查询配置类型

读相关项目中用户参数，如周期，校准值，变量设置等。
Value按顺序列出，采用Length以便自适应无线查询配置。如Length是4，则代表后面只含上报和检测周期。如Length是8，则表示含上报和检测周期和校准值。

5.5.终端上报示例

设备默认运行非LoRaWAN模式，数据内容包含协议头、设备地址等前缀部分和CRC尾缀部分的完整内容。

如下所示，其中传感器数据部分，主要有设备信息（0x00）、压力（0x07）。

在LoRaWAN模式下，数据只有FRMPayload，即传感器数据部分。默认上报0x00、0x07类型的内容。

5.6.下行数据格式

下行由外部或平台发送至网关，通过网关执行下发。整体下发给终端的数据报文格式与终端上报的数据格式一致。

5.6.1.数据下行类型列表

目前设备的下行内容仅在LoRaWAN模式下适用。支持的指令有读取用户配置参数，写周期和变量。

5.6.2.读指令详细格式

5.6.3.写指令详细格式

5.7.报文尾（CRC16）

本文档使用的 CRC 校验算法请咨询相关技术或销售人员。

6. 性能测试

6.1.待机（休眠）电流测试

正常运行如下所示，由于内部存在电容，瞬时电流存在一定偏差，一般约7uA左右。

6.2.接收灵敏度测试

6.3.发射功率测试

与其它传感器类似，最大发送功率约为21.5dBm左右。
