1. 产品概述

1.1.产品简介

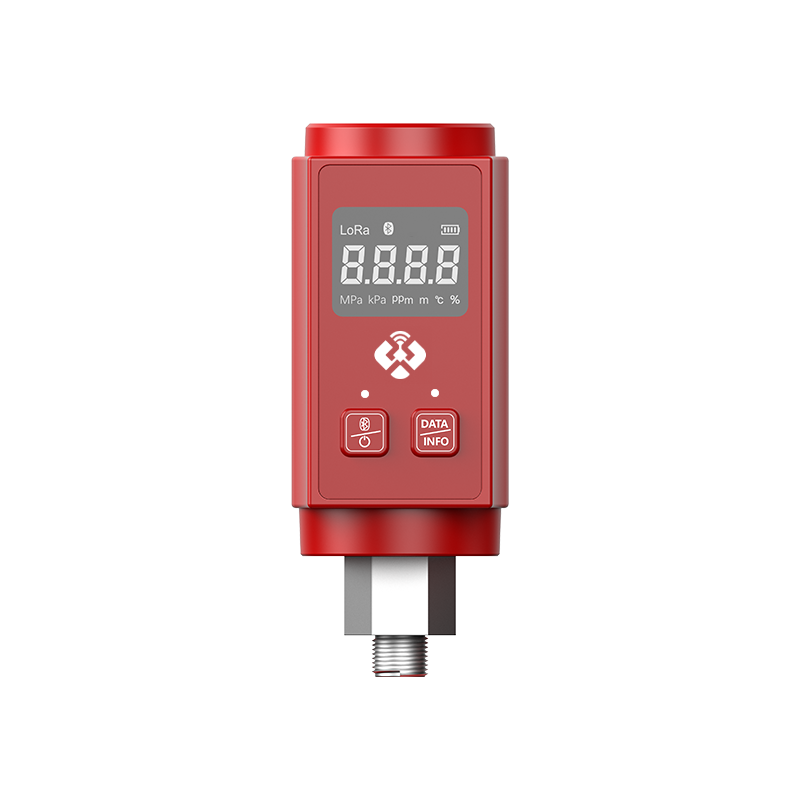

SL710是芮捷推出的低功耗无线压力监测传感器，针对用户需要和改进要求，新一代SL710系列支持低功耗蓝牙通信配置功能，方便用户通过蓝牙方式进行参数配置或固件升级。
新一代SL710还增加了按键操作和段码显示屏，方便用户安装部署和实时采集数据查看，可用于管道、阀门压力检测等，低功耗广域物联网场景。

• 采用扩频调制技术，空旷条件通信距离可达3km；
• 内置电池供电，低功耗设计，使用寿命3年以上；
• 多种压力探头可选，兼顾高精度工业场景，以及高性价比应用；
• 全工业级物料选型，坚固耐用，主板采用三防工艺处理，防潮防凝露；
• 实时数显压力值，按键操作，使用便捷，现场调试简单。

1.3.产品规格

产品型号	SL710-LF-A0- [0~1.6M]-P2-01	SL710-LF-A0- [0~1M]-P1-01	SL710-LF-A0- [0~3.5M]-P1-01
产品图片
分类	消防款	工业款	工业款
CPU	Cortex-M 低功耗处理器	同左←	同左←
通讯方式	LoRa 扩频	同左←	同左←
加密	AES128	同左←	同左←
压力测量范围	0~1.6MPa可选	0~1MPa可选	0~3.5MPa可选
压力精度	±1.5 %Span可选	±0.5%Span可选	±0.1%Span可选
响应时间	＜10秒	同左←	同左←
供电方式	5号电池 AA*4（6V）	同左←	同左←
电池寿命	2年（10min上报周期，10S检测，SF9,@25℃）	6年（10min上报周期，10s检测，SF9,@25℃）	6年（10min上报周期，10s检测，SF9,@25℃）
产品尺寸	50mm*52mm*135mm	50mm*52mm*135mm	50mm*52mm*135mm
通讯协议	芮捷协议或标准LoRaWAN协议	同左←	同左←
待机电流	5 uA	同左←	同左←
数据速率	300bps-62.5kbps	同左←	同左←
发射功率	最大22dBm	同左←	同左←
接收灵敏度	-137 dBm（BW=125kHz，SF=12）	同左←	同左←
蓝牙	BLE4.2	同左←	同左←
工作环境	温度：-20℃~60℃ 相对湿度：≤95%RH（无凝结）	同左←	同左←
工作频率	国内：470-510 MHz (多频段可选:IN865/RU864 EU868/US915/AU915 KR920/A5923)	同左←	同左←
接口规格	螺纹接口，M20*1.5 螺纹可定制	同左←	同左←
防护等级	默认IP54 可定制	同左←	同左←
产品重量	300g左右	同左←	同左←

2. 产品尺寸

2.1.设备尺寸

2.2.安装螺纹

安装螺纹采用M20*1.5规格，如需其他规格，请联系我们售前工程师确认。

2.3.使用场景

设备结合LoRa低功耗远距离通信的特点，针对一些现有无线传输困难的场景，改造方便，部署简单。系统整体架构示意如下所示。

2.4. 注意事项

1. 勿强制旋转传感器柱体部分，以免损坏传感器内部线路
2. 安装时请使用扳手旋扭六角螺母部分，不得通过传感器圆柱体部分施力安装。
3. 引压管道尽可能短，并避免急弯折。
4. 引压管道的安装坡度不应小于1:12，以免引起沉淀。
5. 引压管道的布局，应使得被测液体中的气泡或被测气体中的沉淀物能够回流到过程管道中。
6. 安装时需保持垂直方向，注意接口密封，避免油液泄露。

2.5.按键和LED说明

设备正面具备两个按键，分别为开关机按键和同步按键。如下图所示：

1.开关机键
即开关机操作键，设备关机时长按（3秒）则开机，反之设备开机时长按则关机。
在设备正常运行时，短按（大约0.1秒）该键，开启蓝牙通信功能，如果无法连接蓝牙主机，则等待1分钟后自动关闭。在等待连接或成功连接中，再次短按则主动关闭蓝牙功能。

2.同步按键
短按（大约0.1秒），唤醒传感器，进行采集和数据更新。短按之后，屏幕先显示设备编号1s，后显示压力数据，同时将采集到的数据发送到LoRa网关。可通过该按键，获取设备编号。

设备正面具备2颗LED，分别用于传感器和无线通信等相关操作指示。
1.电源指示灯：
当进行传感器采集时，绿色LED闪烁。
蓝牙开启等待连接时，红色LED闪烁。
蓝牙连接成功之后，红色LED常亮。

2.DATA指示灯：
当进行无线数据发送时，绿色闪烁。

2.6.屏幕显示

设备采用低功耗段码液晶屏，可工作于低温环境，显示压力值、单位、信号、电量等信息。
开机时屏幕内容全显，然后显示当前软件版本号。开机后，周期性采集数据，并显示压力数据。

3. 蓝牙连接

短按“开关机”按键，开启蓝牙，等待连接过程中，“电源”指示红灯闪烁，此时电脑端，打开“BleComManager”软件，

创建虚拟串口。如下图所示：

电脑和设备连接成功之后，“电源”指示灯转为常亮。使用SensorTool，选择对应的虚拟串口，读取设备参数，如下图所示：

如需关闭蓝牙功能，短按“电源”按键，即可立即关闭。如长时间（5分钟）连接但无操作，则会因超时关闭蓝牙功能。

4.主要业务参数

4.1.上报周期

该参数单位为秒，当设定时间到时采集并上报传感器数据。系统默认数据上报周期为600秒（即10分钟）。如恒定环境中，即10分钟上报一次数据。该参数可根据实际情况进行调整。可通过上位机工具Sensortool工具进行修改。

4.2.压力变化量

变化量作用是为了快速感知传感器数据的变化。当检测数据与上次发送的数据超过变化量时立即上报，而不用等待上报周期时间，以便支持对被测量的对象的快速响应。同时兼顾在稳定测值时段，降低发送次数，以平衡功耗和响应速度。该参数可通过上位机工具，根据实际应用场景进行修改。

5. 无线报文格式

为了支持各种不同的业务模式和应用场景，终端可配置为REJEEE协议模式或LoRaWAN模式。默认为REJEEE协议模式。

5.1.REJEEE协议

工业压力
示列：0330007FC500A8E5007F080400FD38050340256ABE0E51
03：协议头
30007FC5：设备编号
00：可控制
A8E5：包序号A8E5（十六进制）转=43237(十进制)
007F08：00：数据类型（设备信息），7F：设备电量等级，08：设备类型
0400FD：04：数据类型（温度），00FD(十六进制)=253=25.3度（单位 0.1 度）
38050340256ABE：38：数据类型，05：数据长度，03：数据单位（MPa）
40256ABE浮点数换算=2.584640MPa
0E51：RejeeeCRC

消防压力
示列：033000A2800001FA007F080303A63805033ED867AE2EA8
03:协议头
3000A280：设备编号
00：控制字
01FA：包序号01FA（十六进制）转=506(十进制)
007F08：00：数据类型（设备信息），7F:设备电量等级，08：设备类型
0303A6：03数据类型（采样值），03A6（十六进制）转=934(十进制)
3805033ED867AE：38：数据类型，05：数据长度，03：数据单位（MPa）
3ED867AE浮点数换算=0.422666MPa
2EA8：RejeeeCRC

5.2.LoRaWAN格式

为了节约传输字节，重复或冗余的数据项在LoRaWAN模式下不上报，只上传传感器数据内容。如下所示FRMPayload即非LoRaWAN模式中的传感器数据。

FPort：1
FRMPayload：即传感器数据(消息体)

5.3.上行数据格式

5.3.1.数据类型说明

5.3.2.基础传感器类型列表

5.3.3.定制化类型列表

5.4.基础传感器数据详细定义

5.4.1 设备信息（0x00）

5.5.定制化类型列表

5.5.1 带单位的传感器

5.6.报文校验CRC

本文档使用的 CRC 校验算法请咨询相关技术或销售人员。

6. 固件升级

使用电脑蓝牙连接设备，电脑端蓝牙虚拟出串口，使用上位机软件SensorTool配置工具，进入“固件更新”选项，可对设备固件进行无线升级。
