压力类传感器

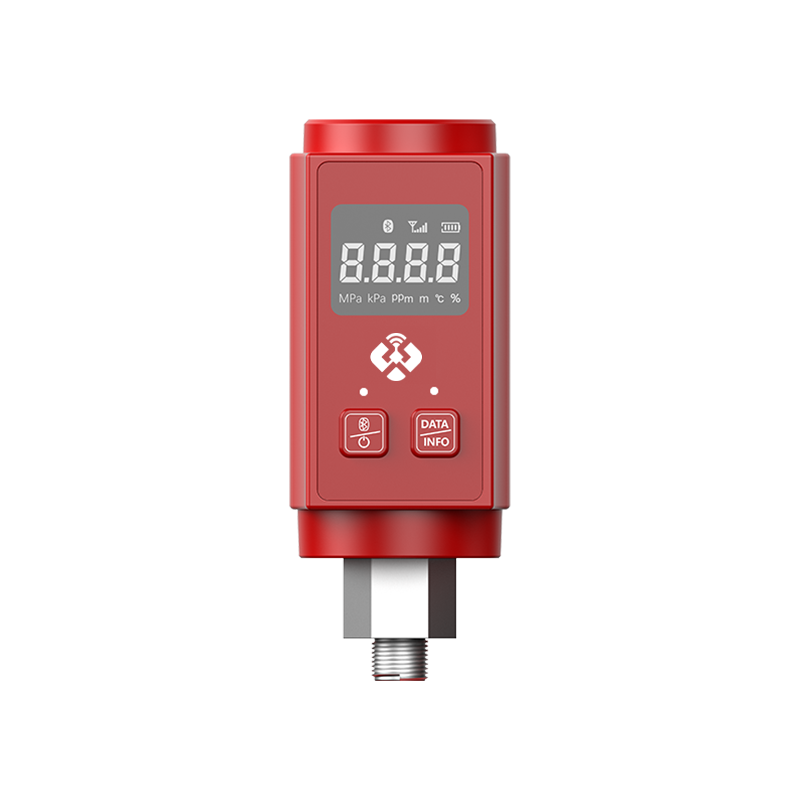

SL710是芮捷推出的低功耗无线压力监测传感器，针对用户需要和改进要求，新一代SL710系列支持低功耗蓝牙通信配置功能，方便用户通过蓝牙方式进行参数配置或固件升级。
新一代SL710还增加了按键操作和段码显示屏，方便用户安装部署和实时采集数据查看，可用于管道、阀门压力检测等，低功耗广域物联网场景。
SL710-C1-A1（4G版）一款低功耗无线压力传感器，使用4G无线通信，支持4G全网通。用户使用蓝牙模式只需简单配置选择不同地区规范。
| 产品型号 | SL710-C1-A1- [0~1.6M]-P2-01 | SL710-C1-A1- [0~1M]-P1-01 | SL710-C1-A1- [0~3.5M]-P1-01 |
|---|---|---|---|
| 产品图片 | |||
| 分类 | 消防款 | 工业款 | 工业款 |
| CPU | Cortex-M 低功耗处理器 | 同左← | 同左← |
| 通讯方式 | 4G Cat.1 | 同左← | 同左← |
| 压力测量范围 | 0~1.6MPa可选 | 0~1MPa可选 | 0~3.5MPa可选 |
| 压力精度 | ±1.5 %Span可选 | ±0.5%Span可选 | ±0.1%Span可选 |
| 响应时间 | ＜10秒 | 同左← | 同左← |
| 供电方式 | 19AH /3.6V ER34615锂亚电池 1节 | 同左← | 同左← |
| 电池寿命 | 5年（1h上报周期，10s检测，@25℃） | 8年（1h上报周期，10s检测，@25℃） | 8年（1h上报周期，10s检测，@25℃） |
| 产品尺寸 | 50mm*52mm*135mm | 同左← | 同左← |
| 通讯协议 | UDP、TCP、MQTT | 同左← | 同左← |
| 待机电流 | 12 uA | 同左← | 同左← |
| 数据速率 | LTE-FDD (Mbps) 10（下行）/ 5（上行） LTE-TDD (Mbps) 8.9（下行）/ 3（上行） | 同左← | 同左← |
| 蓝牙 | BLE4.2 | 同左← | 同左← |
| 工作环境 | 温度：-20℃~60℃ 相对湿度≤95%RH（无凝结） | 同左← | 同左← |
| 工作频率 | LTE-FDD B1/ 3/ 5/ 8 LTE-TDD B34/ 38/ 39/ 40/ 41 | 同左← | 同左← |
| 接口类型 | 螺纹接口，M20*1.5 螺纹可定制 同左← | 同左← | |
| 防护等级 | IP54 | 同左← | 同左← |
| 产品重量 | 300g左右 | 同左← | 同左← |
安装螺纹采用M20*1.5规格，如需其他规格，请联系我们售前工程师确认。
设备结合实时通信的特点，针对一些现有无线传输困难的场景，改造方便，部署简单。系统整体架构示意如下所示。
1. 勿强制旋转传感器柱体部分，以免损坏传感器内部线路
2. 安装时请使用扳手旋扭六角螺母部分，不得通过传感器圆柱体部分施力安装。
3. 引压管道尽可能短，并避免急弯折。
4. 引压管道的安装坡度不应小于1:12，以免引起沉淀。
5. 引压管道的布局，应使得被测液体中的气泡或被测气体中的沉淀物能够回流到过程管道中。
6. 安装过程中，注意接口密封，避免油液泄露。
1.开关机键
即开关机操作键，设备关机时长按（3秒）则开机，反之设备开机时长按则关机。
在设备正常运行时，短按（大约0.1秒）该键，开启蓝牙通信功能，如果无法连接蓝牙主机，则等待1分钟后自动关闭。在等待连接或成功连接中，再次短按则主动关闭蓝牙功能。
2.同步按键
短按（大约0.1秒），唤醒传感器，进行采集和数据更新。短按之后，屏幕先显示设备编号1s，后显示压力数据，同时将采集到的数据发送到LoRa网关。可通过该按键，获取设备编号。
设备正面具备2颗LED，分别用于传感器和无线通信等相关操作指示。
1.电源指示灯：
当进行传感器采集时，绿色LED闪烁。
蓝牙开启等待连接时，红色LED闪烁。
蓝牙连接成功之后，红色LED常亮。
2.DATA指示灯：
当进行无线数据发送时，绿色闪烁。
设备采用低功耗段码液晶屏，可工作于低温环境，显示压力值、单位、信号、电量等信息。
开机时屏幕内容全显，然后显示当前软件版本号。开机后，周期性采集数据，并显示压力数据。
该参数单位为秒，当设定时间到时采集并上报传感器数据。系统默认数据上报周期为3600秒（即60分钟）。如恒定环境中，即60分钟上报一次数据。该参数可根据实际情况进行调整。可通过上位机工具Sensortool工具进行修改。
变化量作用是为了快速感知传感器数据的变化。当检测数据与上次发送的数据超过变化量时立即上报，而不用等待上报周期时间，以便支持对被测量的对象的快速响应。同时兼顾在稳定测值时段，降低发送次数，以平衡功耗和响应速度。该参数可通过上位机工具，根据实际应用场景进行修改。
为了支持各种不同的业务模式和应用场景，终端可配置为REJEEE协议模式。默认为REJEEE协议模式。
| Header | DevAddr | FCtrl | SeqNo | Sensor Data1 | … | Sensor DataN | CRC |
|---|---|---|---|---|---|---|---|
| 1 字节 | 4字节 | 1 字节 | 2 字节 | 数据1 | … | 数据N | 2 字节 |
| 协议头 | 设备地址 | 控制字 | 包序号 | TLV-Type | … | TLV-Type- | CRC校验 |
工业压力
示列：0330007FC500A8E5007F080400FD38050340256ABE0E51
03：协议头
30007FC5：设备编号
00：可控制
A8E5：包序号A8E5（十六进制）转=43237(十进制)
007F08：00：数据类型（设备信息），7F：设备电量等级，08：设备类型
0400FD：04：数据类型（温度），00FD(十六进制)=253=25.3度（单位 0.1 度）
38050340256ABE：38：数据类型，05：数据长度，03：数据单位（MPa）
40256ABE浮点数换算=2.584640MPa
0E51：RejeeeCRC
消防压力
示列：033000A2800001FA007F080303A63805033ED867AE2EA8
03:协议头
3000A280：设备编号
00：控制字
01FA：包序号01FA（十六进制）转=506(十进制)
007F08：00：数据类型（设备信息），7F:设备电量等级，08：设备类型
0303A6：03数据类型（采样值），03A6（十六进制）转=934(十进制)
3805033ED867AE：38：数据类型，05：数据长度，03：数据单位（MPa）
3ED867AE浮点数换算=0.422666MPa
2EA8：RejeeeCRC
| 类型范围 | 说明 |
|---|---|
| 0x00~0x0F 和0xFF | 格式（T+V），基础传感器类型，固定数据格式，省略长度字节 |
| 0x10~0x1F | 格式（T+L+V），通用类型，保留长度以适配定制化需求 |
| 0x20~0x3F | 格式（T+L+V），定制化项目需要，不同项目适配不同内容 |
| 0x80~未定义 | 格式（T+L+V），用户参数配置和查询，不同项目适配不同内容 |
| Type | Value | Value描述 |
|---|---|---|
| 通用应答 0xFF | 2字节 | 第1字节对应下行指令（被应答的命令） 第2字节对应结果 |
| 设备信息 0x00 | 2字节 | 设备信息包内容已知 故忽略长度字段节省字节 |
| Type | Length | Value描述 | |
|---|---|---|---|
| 1 Byte | 1 Byte | float32_t | |
| 设备信息0x00 | Value长度 一般为5 | 首字节为单位类型，后4 字节为float型 |
| Type | Value | Value | Value |
|---|---|---|---|
| 1 Byte | 3 bit | 5bit | 1 Byte |
| 0x00 | Version 为版本信息 | Voltage Level 设备电压等级(表示范围0~31) | 保留字节 |
| Type | Length | Value | |
|---|---|---|---|
| 1 Byte | 1 Byte | 1 Byte | float32_t |
| 0x38 | Value长度 一般为5 | 0：帕Pa 1：百帕hPa 2 ：千帕kPa 3：兆帕MPa 4：磅/平方英寸PSI 5：磅/平方英尺PSF 6：公斤/平方厘米kg/cm2 7：米水柱mH20 8：毫米水柱mmH20 9：巴bar 10：毫巴mbar 11：毫米汞柱mmHg 12：英寸汞柱inHg 13：标准大气压atm | 首字节为单位类型，后4 字节为Float型 |
本文档使用的 CRC 校验算法请咨询相关技术或销售人员。
使用电脑蓝牙连接设备，电脑端蓝牙虚拟出串口，使用上位机软件SensorTool配置工具，进入“固件更新”选项，可对设备固件进行无线升级。
